          用鑲套法修復工程機械部件

          1.叉車轉向橋的修復
            一輛CPCD50型叉車因輪胎偏磨、轉向不到位而進廠修理。解體轉向橋發現:轉向橋滾針軸承散架,立柱銷孔磨損量達2 mm。經分析,決定采取擴孔鑲套法進行修復。修復要點如下:
              (1)因2立柱銷孔總高度為280 mm,普通鉆頭長度不夠,所以采用φ42.5 mm莫氏錐柄加長鉆頭,其有效鉆距可達287 mm,在Z3040型搖臂鉆床上1次同時鉆削上、下2孔,保證了2銷孔的同軸度。
              (2)原機立柱銷與轉向橋間裝配滾針軸承,其間為滾動摩擦,現擴孔后無相應尺寸的軸承,考慮到許多重型機此處都為銅套,遂決定將滾動摩擦改為滑動摩擦,鑲配銅套的尺寸為φ42.5 mm×φ32 mm×46 mm。
              此機器經修復后,輪胎磨損、轉向不到位的問題得以解決。后來運用此辦法又成功地修復了3臺同型號的叉車。
          2.起重機伸縮臂桿座孔的修復
              一輛加藤30t起重機第二節臂桿上伸縮液壓缸活塞桿固定座孔變形嚴重,磨損量******的一邊已達3 mm。修復座孔的難點有二:一是因為伸縮缸較長,在進行伸縮運動時,座孔稍有偏差就會影響到活塞桿與臂桿斷面的垂直度,所以對座孔定位精度要求較高;二是原來座孔板變形較大,在原有的基礎上尋求精確定位的難度很大?,F將我們采用修復方法介紹如下:

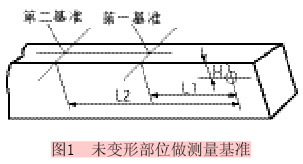

              (1)先選取臂桿上未變形的部位做為基準,測量原座孔的位置,為防止出現大的誤差,選取2個基準分別測量(見圖1),并將數據進行比較分析,取接近的數據;實際作法是挖掉變形部位,補上新板后,并在其基準位置做好標記。


              (2)為保證左、右座孔的同軸度,設計并加工了與座孔套有較高配合精度的芯軸。同時設計并加工了座孔套。
              (3)根據預先標記的基準,在肋板上初步確定座孔位置,并割出焊接座孔套的圓孔,并修復磨光。
              (4)將座孔套、活塞桿座孔套和芯軸裝配好之后,一起放入肋板上的圓孔中。根據預先由測得定位參數標記的基準確定座孔套的具體位置,先進行點焊初步定位,修正之后,連續焊接,保證無氣孔、夾渣和脫焊等。
              (5)進行安裝調試,結果第二節臂桿在第一節臂桿內伸縮自如,無卡滯現象。
              利用此種鑲套法成功修復過2臺浦沅55 t起重機、多臺地鉚車臂桿。
          3.起重機旋轉分配器的修復
              一臺加騰NK250E型的起重機旋轉分配器經解體后,發現殼體內5道環槽的臺階均有不同程度的磨損。為了節約資金,決定修復。
              先將分配器殼體原環形凸臺全部鏜平,后鑲入整體缸套;為了使原環形油道的截面積不變,保證原液壓系統的流量和壓力,須加深柱塞的環形油道(見圖2)。具體工藝如下:
              (1)選用ZM443型卡車發動機缸套,以其外徑尺寸為基準,將分配器殼體上的環槽臺階鏜掉。
              (2)將缸套整體鑲入,然后精鏜和珩磨,使柱塞和缸套的配合間隙為0.08 mm,從而保證了原有的配合精度。
              (3)改成整體式缸套后,原來殼體上的環槽已經消除,為了保證原液壓系統流量和壓力,應將柱塞上的環槽加深,加深量為原來殼體上環槽的深度。
              (4)鉆通油道孔。
              旋轉分配器經組裝調試試機,修復效果良好。
          4.起重機液壓風扇軸的修復
              一臺多田野TG400型起重機液壓冷卻風扇不工作,解體后發現液壓風扇軸和轂上的鍵槽皆嚴重磨損。該機冷卻風扇為鍵驅動,不同于一般冷卻風扇用膠帶傳動,為避免起重機停產,決定采用在風扇軸上鑲套、加大轂孔徑的修復方案。具體如下:
              (1)將磨損后的風扇軸用普通焊條J422(直徑3.2 mm)進行堆焊,冷卻后在車床上將風扇軸車削至原尺寸。
              (2)根據實際強度要求確定加大轂的孔徑,并由此確定鑲在風扇軸上的套筒外徑。
              (3)根據修復后的風扇軸軸徑、加大轂孔徑確定鍵槽、鍵的尺寸并加工。
              (4)為防止套筒與軸松脫,需將套筒和風扇軸焊牢。
          5.用銅套替代軸承
              一臺紅巖牌拖車(前橋為驅動橋)因前橋異響進廠檢修,解體前橋半軸支承軸承,發現其無內圈滾針軸承散架,因找不到合適的軸承更換,決定鑲銅套替代軸承,銅套尺寸為φ65mm×φ50mm×25mm。更多詳細內容:http://www.606tyc.com/
              銅套不象滾針軸承有一個比較大的空間可以儲存潤滑油,它與半軸配合間隙很小,潤滑油很難進入到這個間隙里形成油膜。為保證正常潤滑,在銅套內加工出2道左、右旋向的油槽。
              該車修復一年多來,運行正常。
